自己动手做 35MM CASSETTE DX编码— The Hole Punch Method | 罗伯特·罗杰斯

我喜欢使用Ilford的FP 4+(ISO 125)和HP 5+(ISO 400)黑白胶片。为了降低成本,我购买了100英尺的胶卷并将其装入24或36次曝光的可重复使用的纸盒中。 大多数商用盒式胶卷带有一个称为DX(D原始索引X),可以识别胶片的ISO(感光度)以及其他各种信息。 当然,在可用于胶卷胶片的可再装暗盒上没有这种编码。对于可以手动设置ISO的相机所用的暗盒,没有ISO编码不是问题。 但是,有些全自动胶片相机,例如我喜欢拍摄的Olympus Stylus,不适用于非DX编码的胶片。

96



 Normal
 0




 false
 false
 false

 EN-US
 JA
 X-NONE







































































































































































 /* Style Definitions */
table.MsoNormalTable
	{mso-style-name:"Table Normal";
	mso-tstyle-rowband-size:0;
	mso-tstyle-colband-size:0;
	mso-style-noshow:yes;
	mso-style-priority:99;
	mso-style-parent:"";
	mso-padding-alt:0in 5.4pt 0in 5.4pt;
	mso-para-margin-top:0in;
	mso-para-margin-right:0in;
	mso-para-margin-bottom:8.0pt;
	mso-para-margin-left:1.5in;
	line-height:120%;
	mso-pagination:widow-orphan;
	font-size:10.0pt;
	font-family:Calibri;
	mso-ascii-font-family:Calibri;
	mso-ascii-theme-font:minor-latin;
	mso-hansi-font-family:Calibri;
	mso-hansi-theme-font:minor-latin;}

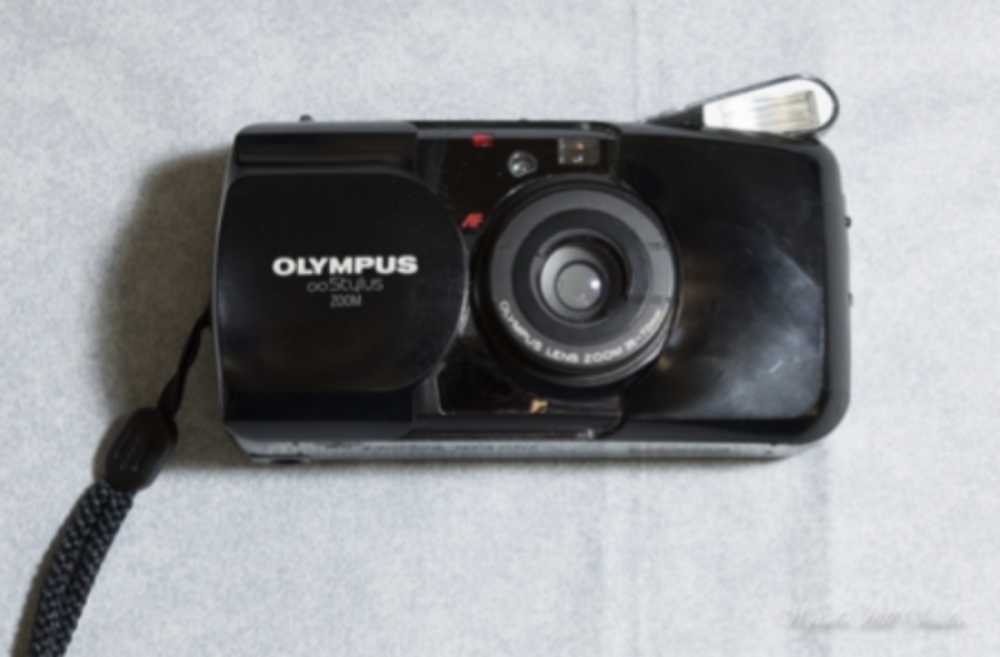

    Figure       SEQ Figure \* ARABIC    1      : Olympus Stylus with DX auto sensing code

图1:带有DX自动感应代码的Olympus触控笔

因此,我在网上搜索了可以购买的标签,这些标签可以粘贴在手动加载的卡带上,但没有找到。接下来,我搜索了自己动手的方法,发现了很多方法。 但是大多数方法都涉及通过刮除油漆以露出金属导电盒外壳的适当位置或覆盖它们来改变现有的盒带,或者用与相应代码相对应的切口制作标签,然后在标签上贴铝箔以露出标签。码。 后一种方法最初对我来说很有吸引力,但绊脚石是用单刃剃刀或非常锋利的刀小心地切出方形切口。 这对我来说太慢了。

因此,我想到了制作抠图的另一种方法。 然后想到了–使用打孔器制作切口。 圆孔代替方形开口会起作用吗? 看了装有暗盒的相机中的触点后,我发现它们实际上只会碰到暗盒上的一个小点,并且彼此之间有足够的间隔。 圆形设计和方形设计一样可能起作用。

下一个挑战是找出代码的含义。 我从中使用了信息 现场 并创建了代码图的修改版本,这对我来说似乎更容易解释。有两排六个矩形块。 从左后的卷轴柱观看暗盒,第一行(顶部)指定胶片速度(ISO),而第二行标识胶片长度和曝光公差。 银色区域是导电矩形,而黑色区域是 非导电区域。


我将Avery Design and Print应用程序与Template 5160和White Easy Peel地址标签5160一起使用来设计DX标签的模板。 使用此模板和DX编码参考表,我可以编码所需的任何DX标签。 您可以获取适用于PC或Mac的Avery软件 这里如果由于某种原因该应用程序无法令人满意地运行,则可以使用同一站点上的在线版本。
您可以下载我创建的模板 这里,
 和代码的副本 这里以下 视频 显示了如何使用模板和软件创建自定义DX编码标签。

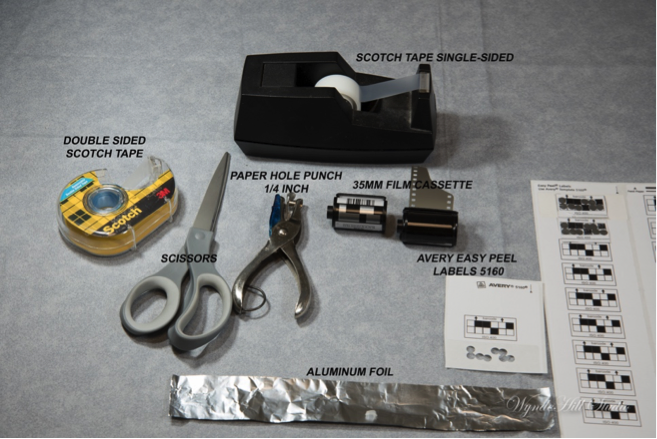

下一步是为所需代码制造标签的导电和非导电区域。 为此,您需要以下材料/耗材:

  双面透明胶带       Scissors                            单面透明胶带       ¼英寸纸孔打孔器

  胶卷暗盒编码             先前编码的电影        Aluminum foil                          在Avery Easy Peel上打印的DX代码
                                                   cassette                                                                          labels

  •  取标签之一和打孔器,将打孔器在每个白色正方形中居中,然后打一个孔。 尽力做到尽可能准确,但不要极端。
  • 切一块约标签大小的铝箔。
  • 小心地从纸上剥离标签,露出粘性的背面。
  • 将标签放在切好的铝箔上,确保覆盖所有打孔。均匀按下标签,将标签粘贴到铝箔上。
  •  根据需要修剪铝箔
  • 使用矩形框的左侧和右侧修剪标签的左侧和右侧。 请勿修剪顶部或底部。
  • 量出至少与标签宽度一样长的双面透明胶带,然后将其粘贴到标签的铝箔一侧。 根据双面胶带的宽度,您可能需要一个以上的条带才能覆盖标签的整个背面。
  • 修剪双胶带以匹配标签的边缘
  • 使用具有DX编码的现有暗盒将裸线暗盒并排排列,两个线轴都在左侧。将标签放在纸盒上,使其与DX编码纸盒上的位置重复。 (实际编码无关紧要;我们只希望将卡匣上的标签对准正确的位置。
  • 对齐后,将标签牢固地按在纸盒上。

大功告成

可选地,我喜欢拿一小片单面透明胶带,将标签的顶部和底部粘在盒带上,注意不要覆盖有铝箔的区域。

这是一个链接到 视频 显示过程。

显然,如果您需要标记数百个盒带,则此方法将是不切实际的,但是我发现,在任何给定时间重新放入少量盒带的盒式磁带,它都很容易快捷。 另外,我喜欢重新编码现有暗盒的功能,以便在无法手动设置ISO的相机中以不同于影格速度的速度拍摄胶卷。
